Thuyết minh đồ án ghi: “Áp dụng giải pháp thoát nước bền vững: vườn mưa, mương thấm, mặt lát thấm nước.” Trên mặt bằng có vài dải xanh được gọi là mương thấm. Nhưng không ai tính chúng chứa được bao nhiêu mét khối, trong khi một trận mưa lớn trên khu đất 2 ha có thể đổ xuống hàng trăm mét khối nước chỉ trong một giờ.
Hạ tầng xanh cho thoát nước (thường gọi SuDS, LID hay “đô thị bọt biển”) là giải pháp kỹ thuật, không phải trang trí. Nó cần con số.
Ý tưởng cốt lõi: làm chậm, giữ lại, cho thấm
Thoát nước truyền thống thu nước càng nhanh càng tốt vào cống rồi đưa ra sông. Khi đô thị phủ bê tông, lượng nước chảy tràn tăng, thời gian tập trung nước giảm, đỉnh lũ ở cống cao và đến sớm hơn. Cống quá tải và ngập.
Thoát nước bền vững đảo lại logic: giữ nước gần nơi mưa rơi, làm chậm dòng chảy, cho thấm xuống đất khi có thể, chỉ xả phần vượt quá vào cống. Mục tiêu là giảm đỉnh lưu lượng và giảm tổng lượng nước tới cống trong những giờ đầu của trận mưa.
Bước 1: Hệ số dòng chảy
Không phải toàn bộ nước mưa chảy tràn. Hệ số dòng chảy (C) cho biết tỷ lệ nước mưa trở thành dòng chảy mặt. Giá trị tham khảo thường gặp trong giáo trình thuỷ văn đô thị:
| Loại bề mặt | Hệ số dòng chảy tham khảo |
|---|---|
| Mái nhà, bê tông, nhựa đường | 0,85–0,95 |
| Gạch lát có khe | 0,5–0,7 |
| Lát thấm nước chuyên dụng | 0,2–0,4 |
| Cỏ, đất trồng trên nền đất thịt | 0,15–0,35 |
Khi làm đồ án, dùng bảng hệ số trong tiêu chuẩn thoát nước hiện hành để có số liệu chính thức.
Bước 2: Ví dụ tính cho khu đất 2 ha
Khu đất 20.000 m², hiện trạng là đất nông nghiệp. Sau khi xây dựng, giả sử:
- Mái nhà: 7.000 m², C = 0,9
- Đường, sân bê tông: 6.000 m², C = 0,9
- Cỏ, cây xanh: 7.000 m², C = 0,25
Hệ số trung bình có trọng số: (7.000 × 0,9 + 6.000 × 0,9 + 7.000 × 0,25) ÷ 20.000 = (6.300 + 5.400 + 1.750) ÷ 20.000 ≈ 0,67.
Giả sử trận mưa thiết kế cho bài tập là 60 mm trong một giờ (đây là giả định để luyện tính; khi làm thật phải lấy cường độ mưa theo số liệu khí tượng địa phương và chu kỳ lặp lại quy định).
- Tổng lượng mưa: 20.000 m² × 0,06 m = 1.200 m³.
- Dòng chảy mặt sau xây dựng: 1.200 × 0,67 ≈ 804 m³.
- Nếu hiện trạng đất nông nghiệp có C khoảng 0,3: 1.200 × 0,3 = 360 m³.
Mục tiêu hợp lý: giữ dòng chảy sau xây dựng không vượt hiện trạng. Vậy cần giữ lại khoảng 804 − 360 ≈ 444 m³ trong trận mưa đó.
Bước 3: Phân bổ vào các giải pháp
| Giải pháp | Quy mô giả định | Thể tích chứa ước tính |
|---|---|---|
| Vườn mưa (sâu chứa 0,3 m) | 600 m² | ≈ 180 m³ |
| Mương thấm dọc đường (tiết diện chứa 0,5 m²) | 400 m dài | ≈ 200 m³ |
| Hồ chứa nước mưa mái để tưới (bể ngầm) | 2 bể × 40 m³ | 80 m³ |
| Tổng | ≈ 460 m³ |
Tổng đạt mục tiêu. Nhưng cần kiểm thêm: vườn mưa 600 m² chiếm 3% diện tích khu, nằm ở đâu, nước chảy tới nó bằng cách nào. Giải pháp xanh chỉ hoạt động khi nằm đúng chỗ thấp trên đường đi của nước.
Các thành phần hạ tầng xanh

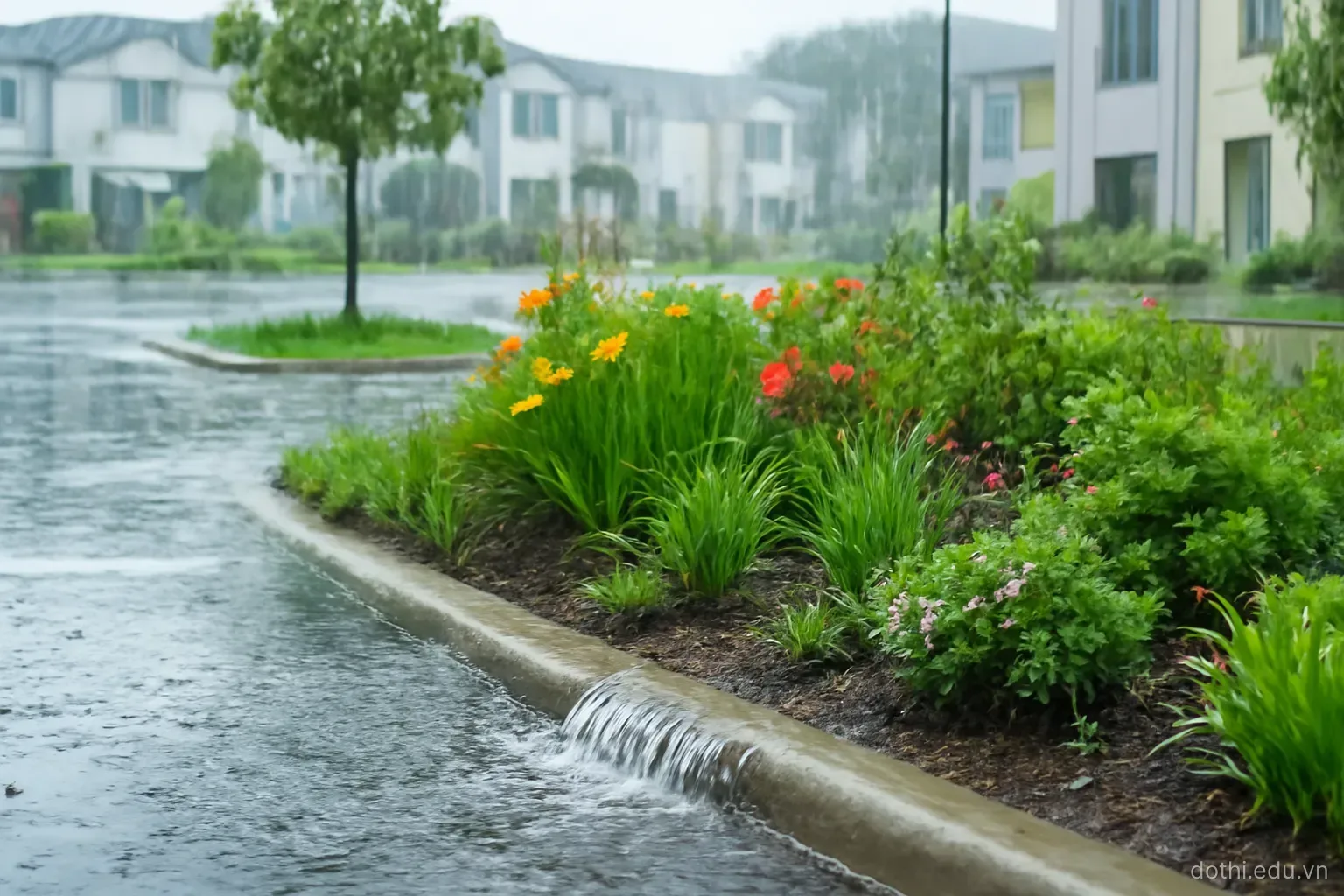

- Vườn mưa (rain garden): vùng trũng trồng cây chịu ngập ngắn, lớp đất lọc, có ống thu tràn. Đặt gần mái nhà, bãi đỗ xe.
- Mương thấm, rãnh cỏ (bioswale): rãnh nông có cỏ và cây dọc đường, dẫn nước chậm và cho thấm.
- Mặt lát thấm: bãi đỗ xe, lối đi. Cần lớp nền đá dăm đủ dày để chứa nước tạm.
- Mái xanh: giữ một phần nước mưa và làm chậm dòng chảy; hiệu quả phụ thuộc độ dày lớp đất.
- Hồ điều hoà: chứa lượng lớn, có mực nước thường xuyên và phần dao động khi mưa. Kết hợp làm công viên.
- Không gian đa năng chịu ngập: sân thể thao, quảng trường hạ thấp, bình thường dùng sinh hoạt, mưa lớn thì chứa nước vài giờ.
Điều kiện đất và nước ngầm
Nhiều vùng đô thị Việt Nam có nền đất sét, mực nước ngầm nông, đặc biệt ở đồng bằng. Khi đó khả năng thấm thấp, giải pháp chủ yếu là giữ và làm chậm chứ không phải thấm. Vườn mưa cần ống thu đáy dẫn ra cống, tránh đọng nước lâu gây muỗi. Luôn kiểm số liệu khảo sát địa chất trước khi dựa vào thấm.
Lỗi thường gặp
- Vẽ vườn mưa ở chỗ cao, nước không chảy tới.
- Không tính thể tích, chỉ ghi tên giải pháp.
- Dựa vào thấm trên nền đất sét.
- Quên đường tràn khi mưa vượt thiết kế: nước sẽ đi đâu?
- Không có kế hoạch bảo trì: vườn mưa đầy rác và bùn sau một mùa sẽ mất tác dụng.
Áp dụng thực tế
Lấy mặt bằng đồ án đang làm, tô màu theo loại bề mặt, tính hệ số dòng chảy trung bình trước và sau. Vẽ mũi tên hướng dòng chảy theo cao độ san nền. Tại mỗi điểm nước tụ, đặt một giải pháp giữ nước và ghi thể tích. Cộng lại, so với mục tiêu. Một trang tính như vậy biến phần “thoát nước bền vững” từ khẩu hiệu thành thiết kế.
Câu hỏi thường gặp
Thoát nước bền vững là gì?
Là cách tiếp cận giữ nước mưa gần nơi rơi xuống, làm chậm dòng chảy, cho thấm khi có thể và chỉ xả phần vượt quá vào cống, thay vì thu nước nhanh nhất có thể.
Hệ số dòng chảy là gì?
Là tỷ lệ lượng mưa trở thành dòng chảy mặt. Mái và bê tông có hệ số khoảng 0,85–0,95, cỏ trên đất thịt khoảng 0,15–0,35.
Tính thể tích cần giữ nước cho khu đất thế nào?
Tính dòng chảy sau xây dựng bằng diện tích nhân lượng mưa thiết kế nhân hệ số dòng chảy trung bình, rồi trừ dòng chảy hiện trạng. Phần chênh là thể tích cần giữ lại.
Vườn mưa có dùng được ở nền đất sét không?
Dùng được nhưng chủ yếu để giữ và làm chậm nước, không trông vào thấm. Cần ống thu đáy dẫn ra cống để tránh đọng nước lâu.
Đô thị bọt biển có phải chỉ là trồng thêm cây?
Không. Đó là hệ thống giải pháp giữ, làm chậm, thấm và tái sử dụng nước mưa, cần tính thể tích, bố trí đúng chỗ thấp và có kế hoạch bảo trì.
